交通气象灾害保障服务解决方案

2017-02-15 09:31:49 | 查看:

【摘要】: 交通气象灾害保障服务解决方案基于我公司承建的预警工程中的交通气象预警子工程。我公司依托国家级和江苏交通气象服务的成功模式，长期研

交通气象灾害保障服务解决方案基于我公司承建的预警工程中的交通气象预警子工程。我公司依托国家级和江苏交通气象服务的成功模式，长期研究交通气象保障服务系统，利用最先进的GIS技术，支持雷达、云图、气象资料和地理信息叠加显示，支持全网络化资料共享、监测预警、落区绘制和产品包装，能够实现省市县三级联动，支持气象部门和交通部门联动。并可以与超图在电力气象、水文气象、应急气象等方面的解决方案与成功案例结合，构建一体化的公共气象服务系统。
交通灾害保障服务一体化解决方案内容包括国家级交通气象灾害保障服务系统、省级交通气象灾害保障服务系统、国家级与省级产品共享与发布平台。系统自动采集交通沿线观测站、背景能见度观测站、雷达、卫星云图、WS报、台风观测数据的相关交通气象信息，高效、准确地对交通沿线天气实况和路面状况进行实时监控与分析，实现了公路、航道、铁路交通状况实时监控、基于各类交通气象客观模型预报结果、通过交通气象预报人员交互订正，智能化一键制作预警预报服务产品，并实现通过专业服务网站、自动传真、LED、语音电话、手机短信、Email、FTP、Lotus等多种发布手段向相关部门和专业服务用户进行服务信息发布。
系统业务流程：
交通气象业务流程的设计围绕着交通气象数据采集入库、气象实况监测预警、交通气象客观预报、主观订正预报、服务产品制作、产品分发与反馈，用户通过浏览器在线访问系统，Web服务器接收到用户请求后，根据请求内容进行数据查询并将查询结果以一定的格式返回给浏览器，最终由浏览器解析以图形或表格等方式呈现给用户。

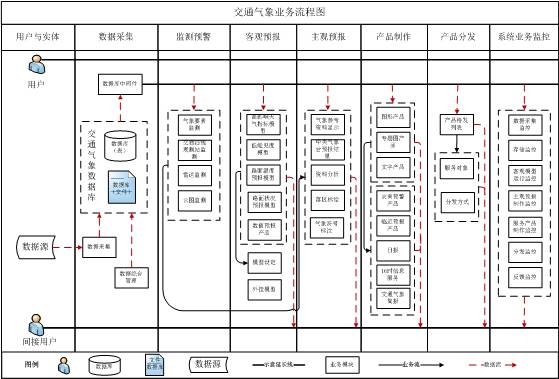

交通气象业务流程设计

总体技术架构：

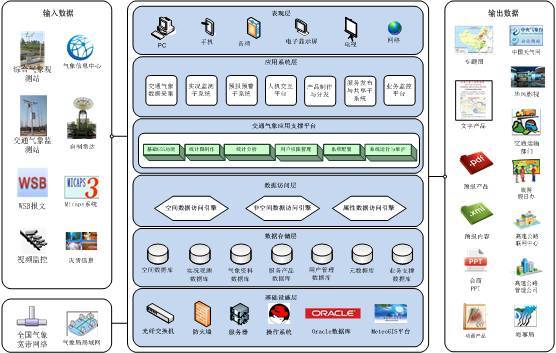

总体架构图

数据库设计：
通过数据库管理系统对数据进行统一的管理和控制。除了具备数据管理的基本功能，还遵循以下设计原则：
1、对于交通沿线自动站等大数据量的特点，采用分区表来进行存储；
2、对于数值预报模式数据、云图和雷达等数据，采用物理文件+元数据表进行存储；
3、基于身份验证、访问控制、可审计性、语义保密性方面安全性设计。

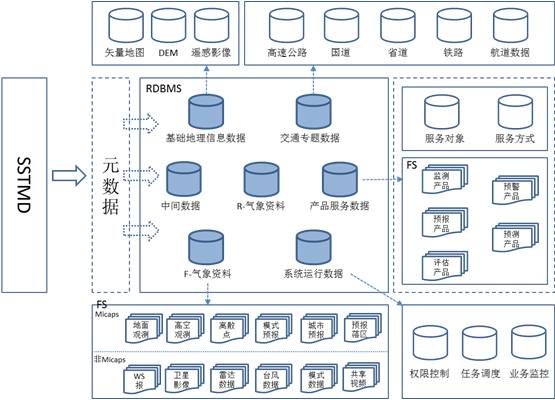

数据库总体设计思路

业务特点：
（1）业务数据自动化采集
    基于ETL工具实现交通气象业务数据自动化采集（包括数据库到数据库、文件到数据库和文件到文件存储区）。在系统实施过程中数据来自于不同的数据库，有的是SQL Server的，有的是Mysql的，有的甚至是二进制存储的文件，如数值预报模式数据、雷达数据、云图数据等。通过开发针对各类复杂气象数据转换工具可以将存在于业务系统的原始数据库中的相关数据进行一系列的转换过程，按照统一的格式装载到数据仓库或者数据库中，完成数据整合的过程。
    本系统将整个气象部门与高速公路管理部门的数据纳入一个节约化平台的设计中来，包括气象有关的12大类共计38小类数据入库，搭建交通气象综合数据库，并为未来交通气象信息私有云的提供应用基础。包括沿线自动站与区域自动站、自制7种雷达观测数据、FY2D和FY2E云图观测数据、WS人工报文数据、实时台风数据观测、数值预报模式数据参考、实时积雪数据、实时流域水位数据、灾害隐患点数据、Micaps1-14类数据的天气分析、交通气象研究成果格点数据分析、各类研究成果Netcdf数据。
（2）多种灾害监测预警
   实现交通气象各种业务资料的灾害监测预警（交通沿线自动站实况监测预警、背景能见度站实况监测预警、WS报监测预警、雷达实况监测预警、数值模式产品监测预警、雷达外推产品监测预警）。
（3）交通气象灾害客观预报
   研制了多种交通气象客观预报模型（低能见度、路面温度、路面状况、交通通行指数、交通气象预警模型、高影响天气经验标预报、交通气象数值预报）。
（4）智能化产品制作
   实现交通气象智能化服务产品制作（按不同灾害种类、灾害程度、不同服务对象一键式生成多个服务产品）。
（5）共享与发布服务网络平台
   实现交通气象共享与发布服务网络平台（国家级与省级气象部门资料与产品共享、省级气象部门与交通运输部门资料与产品共享、视频数据接入与共享）。
（6）气象三维展示与分析
   实现交通气象三维展示与分析（交通沿线自动站实况拼图、预报拼图、云图动画显示、雷达动画显示、交通干线与设备三维场景虚拟现实）。
（7）业务化全程监控
   实现交通气象业务化全程监控（包括数据采集、入库存储、客观模型运行、预报制作、服务产品制作、产品分发、服务反馈状态各个过程监控）。

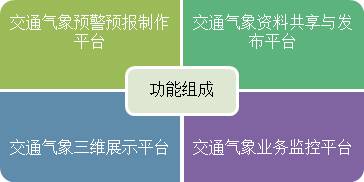

功能组成

（1）交通气象预警预报制作平台

提供交通气象监测预警、交通气象综合资料展示、预报数据参考、预报制作、产品制作、系统管理等功能。

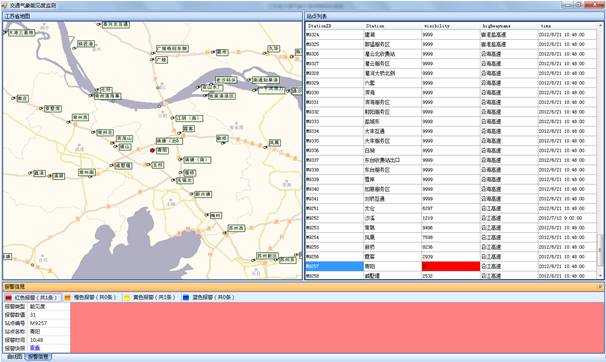

交通气象监测预警展示

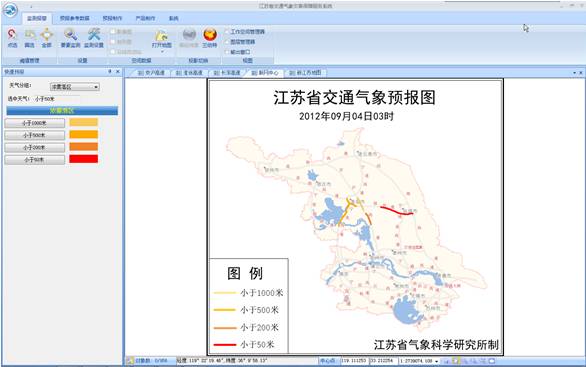

交通气象手工挑选路段预报制作

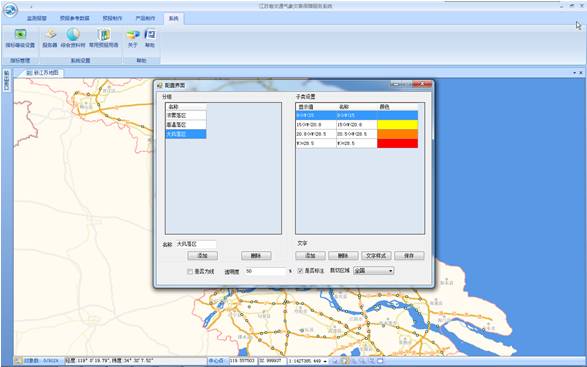

气象要素指标等级设置

（2）交通气象资料共享与发布平台
提供气象实况监测、雷达监测、云图监测、台风监测、预警预报产品共享等功能。

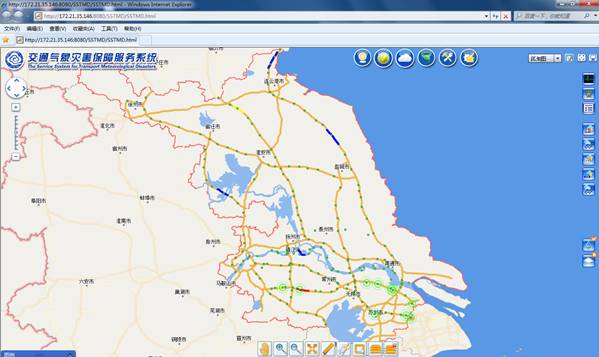

道路实况监测报警

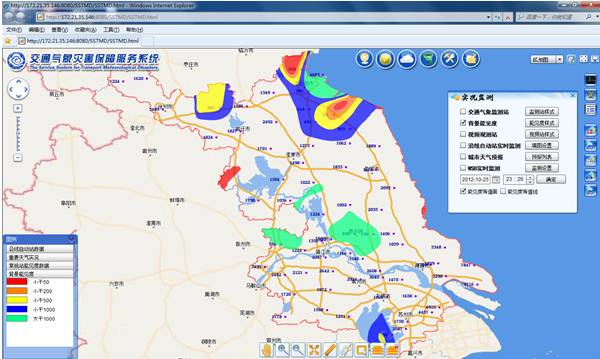

能见度插值色斑图

（3）交通气象三维展示平台
二维 GIS 需要将其投影到平面上，通过符号的方式表现，无法表达地形的高低起伏、无法表现高空戒地下的地物，也无法模拟高速公路状况、交通沿线观测站、电子室外显示牌等景观。三维GIS无需投影即可描述真实地形面貌，表达二维 GIS无法表达的地形、高速公路、国道、地面建筑、交通沿线观测站、电子室外显示牌，更加形象直观，更加有利于将 GIS推向大众化。
（4）交通气象业务监控平台
提供可视化的业务运行监视界面，实现对系统整体运行状况的实时监控，包括交通气象数据采集监控、数据存储监控、客观模型运行监控、预报产品制作监控、产品分发监控、产品送达状态监控等，为系统能够持续稳定运行的提供重要保障。
同时系统自动生成监控运行日志文件，可以实时查看数据采集、预报产品制作、服务产品制作、服务产品分发等流程中的运行状态监控日志。当发现异常时，系统将根据实时监控状态自动报警，提醒管理人员进行出错信息的定位、查找，排除各种问题。

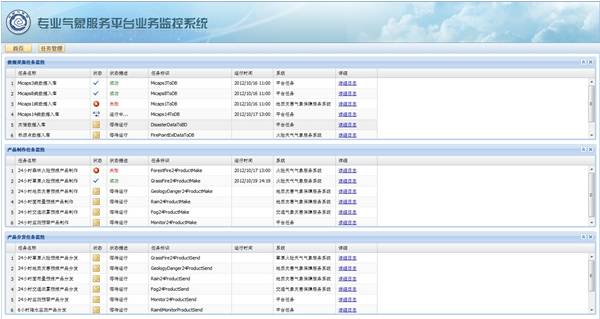

单个事务监测界面
