电力气象监测预警与风险评估解决方案

2017-02-15 09:38:57 | 查看:

【摘要】: 2008年初，我国西南地区经历了罕见大范围长时间低温雨雪冰冻特大气象灾害，江淮等地出现了30~50厘米的积雪，贵州、湖南的电线结冰

2008年初，我国西南地区经历了罕见大范围长时间低温雨雪冰冻特大气象灾害，江淮等地出现了30~50厘米的积雪，贵州、湖南的电线结冰直径达到30~60毫米，给电力系统的正常运转和日常供电造成了严重影响。冰灾过后，相关部门深刻认识到极端气象灾害对电网系统的巨大破坏性，如果能够提前识别风险，在灾害来临前采取有效的防范措施，就能将气象灾害对电网的破坏降低到最小。除低温凝冻外，高温、大风、雷暴、暴雨等气象因素对电网的安全稳定运行也会产生重大影响。因此，对气象灾害进行及时准确的预报预警，提前做好应对灾害的处理预案，是保卫电网安全和保证可靠供电的最直接和有效的途径。

智慧电力气象监测预警与风险评估解决方案，采用SOA技术架构，提供集电网空间信息定位、多源气象数据显示、气象灾害监测预警、电网负荷预测、灾害风险评估、服务产品制作与发布等功能为一体的平台，旨在为电力部门工作人员、气象预报人员、决策用户、行业用户及相关科研人员提供更为专业的电力气象监测预警和风险评估服务。
本解决方案能够满足气象部门和电力部门对电力气象行业服务的众多共性需求，提供专业的电网空间信息服务、进行科学的气象灾害影响评估、快速启动电网气象灾害应急响应，对于气象部门快速发布预报预警信息、电力部门及时调度相关物资都具有重要意义。
功能介绍
（1）高分辨率地理底图
系统采用瓦片地图技术，支持高分辨率基础地理数据的无缝接入和在线浏览，包括各级行政区划、道路、河流、水库、气象站点等，并能在矢量图、地形图、影像图三种背景底图之间切换显示。

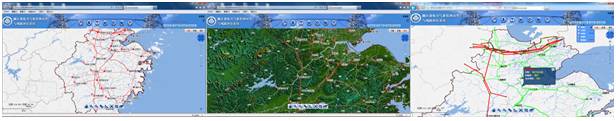

基础底图切换
（2）专题要素叠加显示
通过图层控制面板，控制输变电线路、杆塔、各级变电站、水电厂、火电厂等电网专题要素的显示与隐藏。每个要素层赋以特定的符号和显示风格，可以直观浏览电网线路的空间分布情况，快速定位并查看要素的相关属性信息。

电网结构展示
（3）多源气象数据集成
系统以树状目录导航方式，在丰富的基础地理底图之上，提供对多种来源气象实况数据、预报数据的叠加显示和对比分析，包括地面填图、高空填图、自动站、区域站、雷电、污闪雾闪、雷达、云图、数值预报、精细化预报、城市预报、电网负荷预报、电网覆冰预报等数据类型。
能够对显示风格灵活配置，支持离散点、等值线、等值面显示方式，支持时序数据的动画播放。

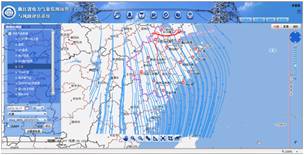

风场流线数据显示	覆冰预报在线插值

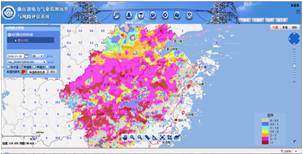

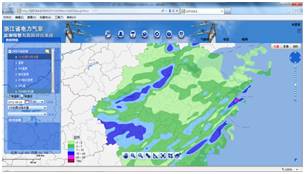

预报与实况数据对比展示	1小时累计降水预报数据显示

（4）历史数据查询统计
系统提供对电力气象历史资料的查询统计功能，包括单站正点资料统计、区域定时资料统计、区域时段资料统计、多站定时资料查询。能够按站点、时间、要素、空间范围等多种条件对气象数据进行组合查询，统计结果支持数据表、统计图、地图叠加显示等多维度查看方式。

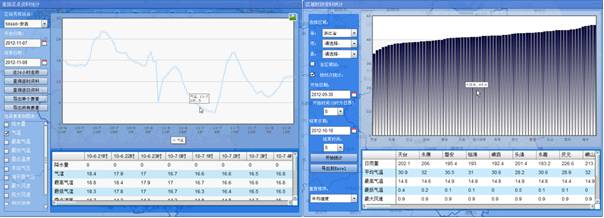

图 9 历史数据查询统计

（5）电力灾害监测报警
系统支持站点阈值管理和报警方式设置，业务人员选择监测要素，启动监测后，能够对实况数据进行立体监测，一旦超出阈值立即报警提醒。支持地图闪烁、语音提示、表格高亮、短信提醒等多种报警方式。支持预警信号监测报警，业务人员能够进行预警信号历史查询，预警信号样式设置。通过冒泡的方式显示预警详细信息。

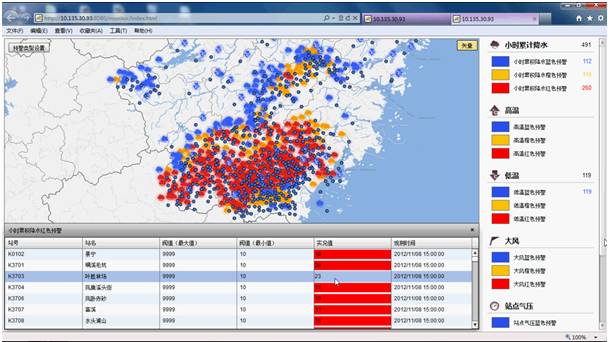

实况监测报警

系统支持电网覆冰实时数据、监控图像的查询与显示，并能通过在线路上监测设备传回的覆冰实况图进行覆冰厚度判读。当覆冰超过监测阈值时，业务人员结合各级冰冻灾害区域内的气象信息和融冰装置分布，调用电网冰灾应急决策模型，自动生成电网冰灾防治决策与应急决策方案。
系统提供台风信息检索分析模块，集台风信息展示、台风监控报警、历史台风资料查询、风雨数据同步展示与统计分析等功能为一体，为电力及气象部门及时获取台风信息、预测台风路径、评估台风影响、快速启动气象灾害应急响应提供有力保障。

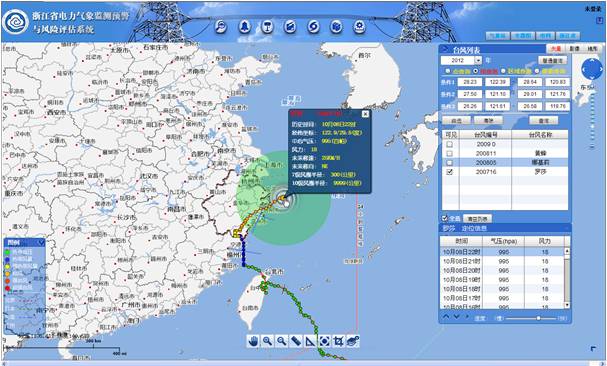

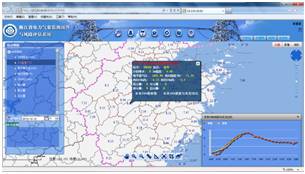

台风检索-点查询

（6）电网灾害风险评估
系统提供对电网常见灾害风险评估功能，包括雷电灾害风险评估、覆冰灾害风险评估、大风灾害风险评估。支持电网灾害历史评估风险图、强度图、密度图的查询与显示。
同时，基于内置的灾害评估模型，可以根据气象实况数据进行电网灾害点密度图制作或线路落雷密度分析，反演受影响的线路和杆塔信息，实现灾害的实时评估。业务人员还可以根据区域差异，实时调整模型参数。

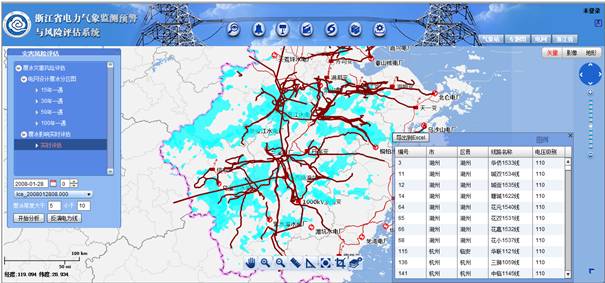

覆冰实时评估

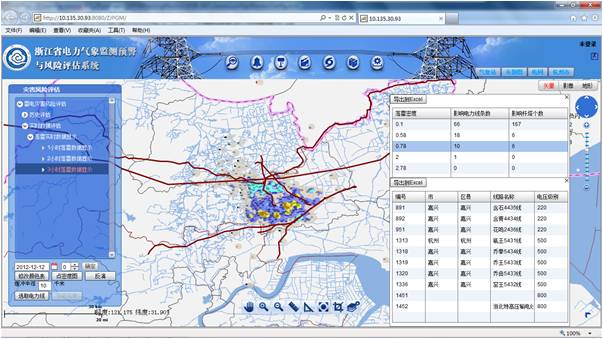

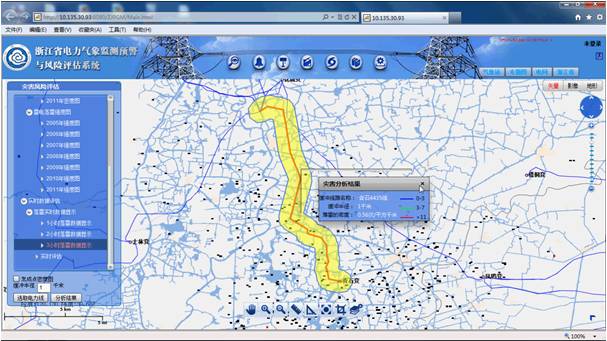

线路缓冲区-落雷密度分析

落雷点密度图反演-电力线路

（7）服务产品制作分发
系统集成多源天气预报数据，为预报员进行天气过程分析提供参考。预报员可以在线填写结论，进行会商服务产品的制作与发布。
系统提供常用的预报预警产品模板，支持预报落区绘制、电力线路反演、文字产品包装等服务产品的一键式制作功能。
制作某一个服务产品时，系统从预报词条库中快速识别并提取相关词条，自动反演灾害落区内的电网信息及社会经济信息，快速完成服务产品的制作与包装，大大减少了业务人员的手工输入操作，保证了电力气象业务运行的高效性和规范性。
系统具备良好的参数配置性和功能扩展性，可以根据需要扩充各类服务产品模版。服务产品制作完成后，可以对服务产品进行快速分发和统一管理，按照时间、关键字、分发方式对产品进行快速查询，并以列表方式显示产品的类型、期号、分发时间、内容及制作时间等信息。

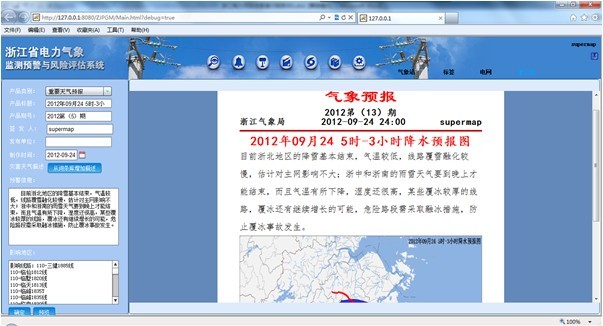

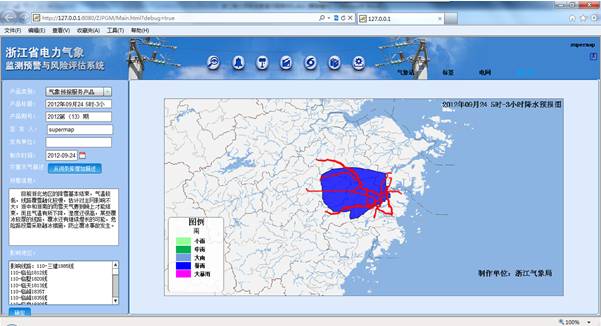

图形产品制作

文字产品包装

功能特色
◆ 统一的层次化扩展的技术架构体系
◆ 多源数值预报数据快速集成与展示能力
◆ 电力气象灾害实时监测与自动报警能力
◆ 电网灾害风险在线评估与线路反演能力
◆ 天气预报会商与灾害预报产品制作能力
◆ 支持本地化扩展与需求定制
◆ 支持多用户终端及高效体验

TAGS：风险评估气象解决方案
